Especificaciones del artículo
  • Características: Control Remoto
Descripción del producto



Racing F3 Regulador de Vuelo (SPRacingF3) fue diseñado para proporcionar rendimiento impresionante vuelo

basado en sensores de probada eficacia, mientras que también proporciona incomparable I/O capacidades en un pequeño y extremadamente
factor de forma ligero utilizando una CPU de próxima generación.
el SPRacingF3 le da todas las características que usted necesita para el corazón de su avión, si usted está en FPV de carreras,
de vuelo acrobático o la fotografía aérea es perfecto.


características
• ningún compromiso de E/s. utilizar todas las características de todo el tiempo; por ejemplo, conectar OSD + SmartPort + SBus + GPS + LED
Strip + Batería + Monitoreo Sonar + 8 motores-todo al mismo tiempo!
• a bordo de alta capacidad negro caja grabadora de registro de vuelo-optimizar su afinación y ver los resultados de su instalación sin
conjeturas (Deluxe).
• procesador STM32 F3 de próxima generación con unidad de coma flotante de hardware para cálculos de vuelo eficientes y más rápido
ARM Cortex M4 núcleo.
• diseño apilable-perfecto para integrar con OSDs y tableros de distribución de energía.
• 16 PWM I/O líneas de Ces, Servos y receptores de legado. 8 disponible en estándar pin headers. 8 a través de lado
montado conectores.
• soporte completo para OneShot Ces para fácil ajuste PID y una mayor respuesta.
• soporta SBus, SumH, SumD, Spektrum1024/2048, XBus, PPM, receptores PWM. no hay inversores externos necesarios
(built-in).
• salida dedicada para LEDs programables-ideal para la orientación, carreras y los vuelos nocturnos.
• puerto I2C dedicado para la conexión de pantalla OLED sin necesidad de batería de vuelo.
• puertos de monitoreo de la batería de tensión y corriente.
• soporte de Sonar para precisión de bajo mantenimiento de altitud.
• puerto zumbador audible alertas y notificaciones.
• amigable desarrollador puerto de depuración (SWD) y selección del modo de arranque, unbrickable bootloader.
• diseño simétrico para un super cableado ordenado.
• cablear utilizando cabezales de pin, JST-SH enchufes o de puntos de soldadura. utilice ya sea en ángulo recto o recto-headers.
• barómetro montado en la parte inferior del tablero para facilitar el viento de aislamiento.
• veces continuo hasta ~ $ number veces más rápido como la generación anterior de placas base de STM32F1.
• configuración del controlador de vuelo a través de un GUI multiplataforma (Windows/vista/OSX/Linux).
• soporta una variedad de aviones, tricopters, quadcopters, hexacopters, octocopters, aviones y más.
• disponible en Acro y las versiones de Lujo.
variaciones
Acro: modelo Estándar para las carreras/acro volando.
Deluxe: sensores Adicionales por la altitud y la dirección.
Software
el SPRacingF3 corre el Cleanflight de control de vuelo de código abierto (FC) de software que tiene una creciente comunidad
de ambiente desarrolladores y usuarios. ser de código abierto significa que usted también puede contribuir al sistema.
Cleanflight viene con un manual detallado que se revisó y mantenido por los desarrolladores Cleanflight y
comunidad. No más fuera de la fecha las páginas wiki y información de segunda mano.

asegúrese de hacer referencia el manual que es apropiado para su versión del firmware.
historia
el hardware fue diseñado por el desarrollador principal de Cleanflight, Dominic Clifton, para ser más capaz que el
STM32F1-based juntas después de oír la opinión de los usuarios Cleanflight, contribuyentes y superior de los pilotos.

si no se siguen estas advertencias anulará la garantía y destruir su vuelo
controlador.
• Observe la polaridad en TODO MOMENTO. compruebe y VUELVA a COMPROBAR antes de conectar la alimentación.
• APAGADO antes de desconectar, conectar o hacer cualquier conexión.
• conecte a una única FUENTE de energía a la VCC pines/no conecte más de
una fuente de energía a dos o más de los pins VCC. por ejemplo, Si usted está utilizando el Ces
con BECs luego retire el centro ROJO alambre de todos menos uno de conexión ESC.
• no conectar GND, VCC o 3.3 v entre sí (cortocircuito).
• no conectar GND, VCC o 3.3 v a cualquier entrada o salidas a menos que se especifique.
• no conecte ninguna entrada o salida a cualquier otra entrada o salida a menos que específicamente
afirmó.
• el 3.3 v suministro es para uso de baja corriente. $ number ma MÁX.
• no permita que la suciedad/polvo/pegamento/etc en el sensor de presión (barómetro).
• mantenga los imanes de distancia desde el controlador de vuelo.
ADVERTENCIAS
CONSEJOS GENERALES
siga los siguientes consejos para un mejor rendimiento y la larga vida de su controlador de vuelo:
• aplicar resina/JST-SH conectores de ayuda si te estrellas pegamento para reforzar su avión.
• el uso de un recinto/caja para el controlador de vuelo se recomienda.
• instalar sensor de espuma de célula abierta bajo la presión de sándwich algunos entre el FC
y el marco.
• ruta motor/sensor de cables de la batería lo más lejos de la brújula (magnetómetro)
como sea posible.
• sólo instalar los pernos del puente de ARRANQUE si usted los necesita.
• el uso de color codificado pin headers es recomendable (no suministrado), especialmente para VBAT
headers.
• hacer todo lo posible para evitar las vibraciones que llegan a el acelerómetro/giroscopio.


por ejemplo apoyos equilibrio, motores y todo seguro

el SPRacingF3 le da todas las características que usted necesita para el corazón de su avión, si usted \\ 're en FPV de carreras, it \\ 's perfecto de vuelo acrobático o la fotografía aérea.

Deluxe: sensores Adicionales por la altitud y la dirección.

el SPRacingF3 corre el Cleanflight de control de vuelo de código abierto (FC) software que tiene una creciente comunidad de desarrolladores y usuarios amigable. ser de código abierto significa que usted también puede contribuir al sistema.

especificaciones:
* 36x36mm con 30.5mm agujeros de montaje.
* ~ 5 gramps.
* CPU STM32F3.
* Flash de alta Capacidad (Acro y Deluxe)
* MPU6050 acelerómetro/giroscopio
* barómetro MS5611 (Deluxe solamente)
* el módulo de brújula HMC5883 brújula (sólo Deluxe)
* toma MicroUSB.
* 4x 4pin JST-SH sockets (I2C, SWD, 2 xUART)
* 2x JST-SH 8pin sockets (PPM, PWM, SERIE RX, GPIO, ADC, 3 V, 5 V, GND)
* 8x 3pin cuando los agujeros para cabezales de pin para ESC/Servo conexiones.
* 2x 4pin cuando los agujeros para cabezales de pin de 2x puertos serie.
* 2x 2pin cuando los agujeros para cabezales de pin de voltaje de la batería y el zumbador.

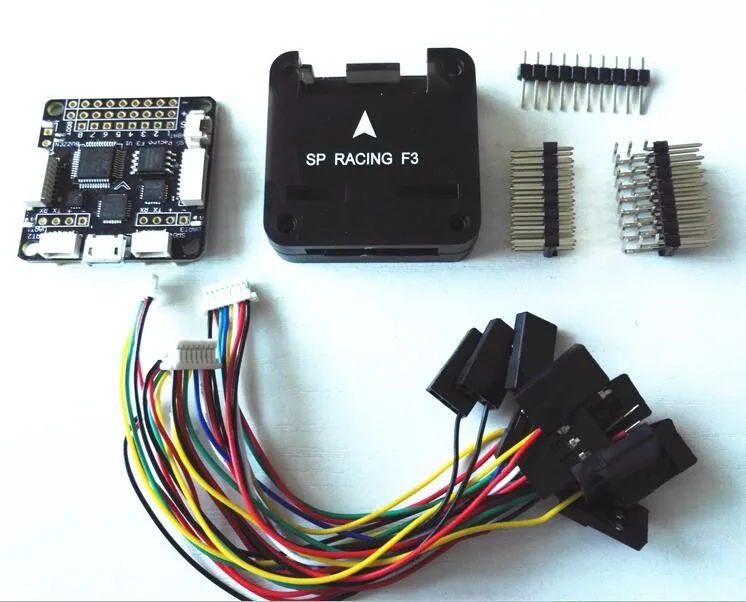

paquete Incluyendo:

1 * F3 Consejo Regulador de Vuelo w/shell


versión de lujo (10 DOF) es la versión con brújula y brano

ACRO (6 DOF) es la versión sin brújula y brano

F31

Detalles del paquete
  • Tipo de unidad: unidad
  • Peso del paquete: 0.35kg (0.77lb.)
  • Dimensiones del paquete: 13cm x 14cm x 15cm (5.12in x 5.51in x 5.91in)
