Especificaciones del artículo
  • Características: Control Remoto
Descripción del producto

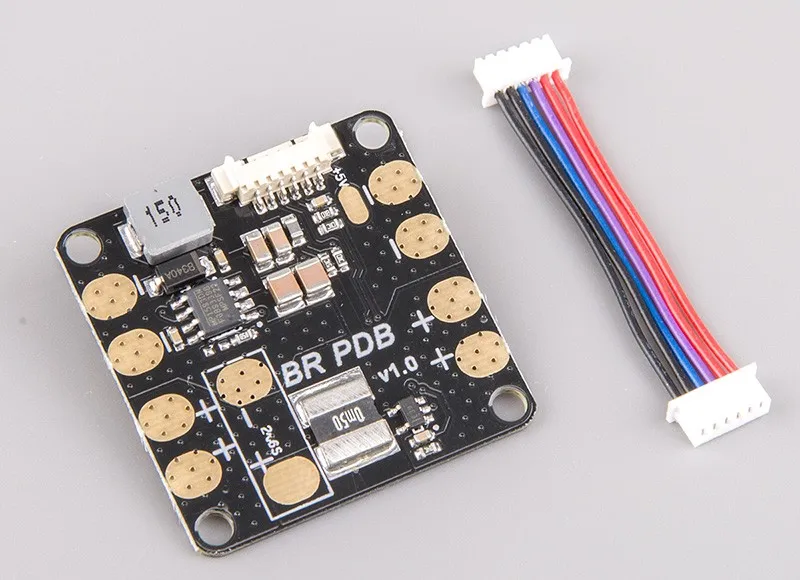

nota: BeeRotor F3 Regulador de Vuelo con OSD, pero no con el Barómetro. este F3 PDB junta con Barómetro

características
• optimización de Cleanflight/Betaflight firmware
• ARM Cortex-M4 núcleo STM32F303CC con 32bit/72 MHz/256 K Flash/40 K SRAM y hardware unidad de punto flotante
• MPU6050 y BMP180/BMP280 Sensores
• construir-en 8 MB flash de caja negro grabador de registros
• a bordo de OSD con absolutamente original MAX7456EUI + y puerto de depuración estándar FTDI
• conector receptor con PPM/SBUS/SumD/DSM2/DSM-X y RSSI de entrada
• hasta 3 puertos serie y 8 salidas PWM
• multifunción conectores con SWD/UART2 ~ 3/Soft-serial/Zumbador/LED de disparo/Tensión detección
• conectores de múltiples funciones de OSD con video_IN/video_OUT/ICSP/puerto de depuración (UART1)
• AP conector con 5 V de entrada/detección de Corriente y Tensión
• protección contra inversión de polaridad de entrada de alimentación

especificación
• entrada de energía: 5.0 ~ 5.5 V
• dimensión: 35x35x9mm
• los agujeros de fijación: 30mm
• peso: 7.3g

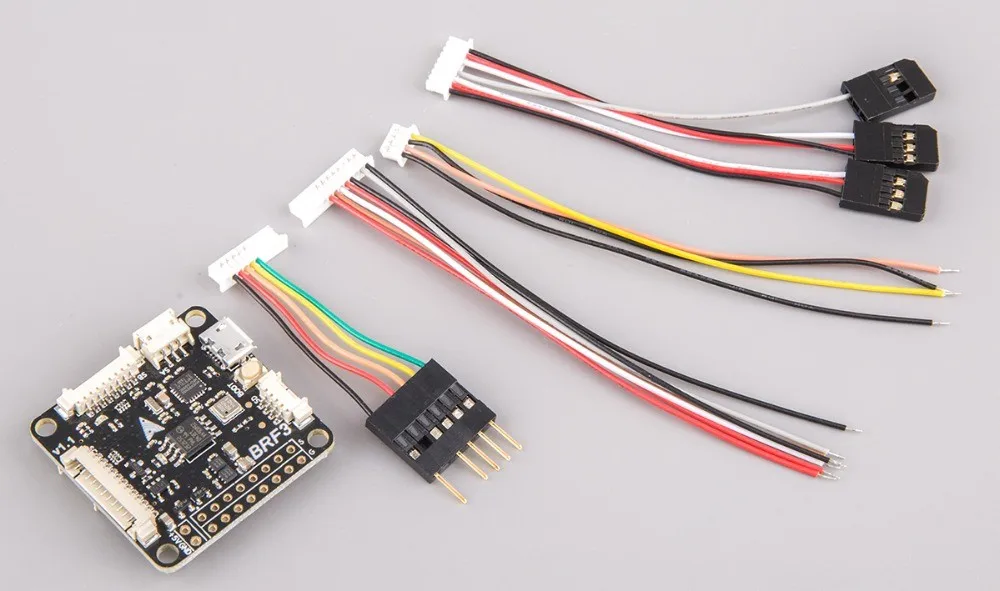

• PPM/RSSI/SBUS/SumD Receptor de Cable
• cámara/video cable de TX
• zumbador/tira de LED/voltaje de detección de cable

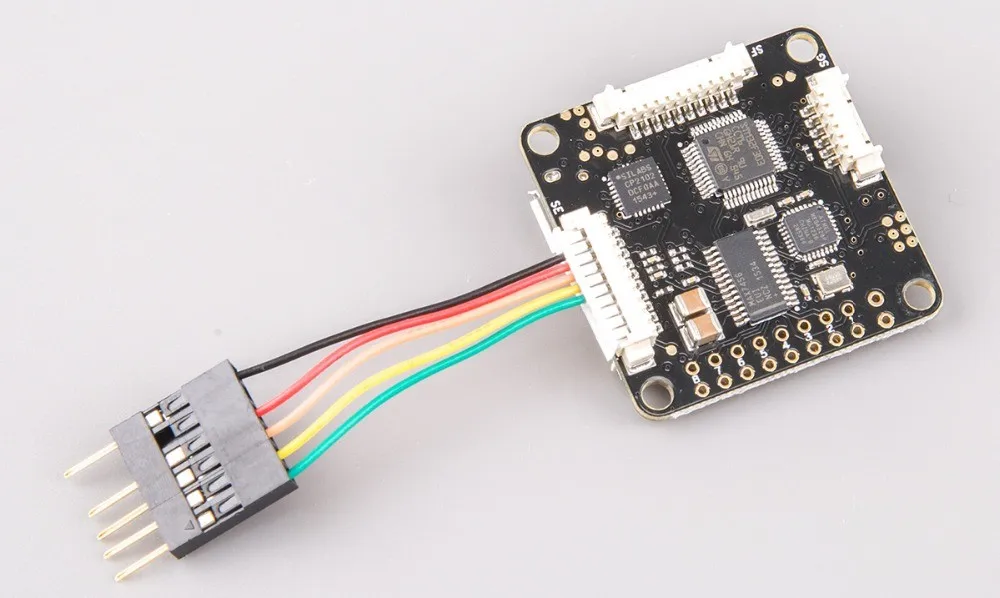

• OSD cable adaptador de puerto de depuración de FTDI

cómo empezar
primero
• instale la última Silicon Labs CP2102 USB a UART puente Controlador VCP.
w w w.silabs.com/products/mcu/pages/usbtouartbridgevcpdrivers.aspx
• instalar y poner en marcha las Cleanflight configurador.
h t t p://chrome.google.com/webstore/detail/cleanflight-configurator/enacoimjcgeinfnnnpajinjgmkahmfgb
• conecte regulador de vuelo al ordenador mediante un cable USB.
• seleccione el puerto COM correcto si no se detecta automáticamente.
• haga clic en conectar, verificar que la comunicación se establece.
configuración básica
• calibrar sensores
• configurar puertos.
• habilitar características.
• configurar el modo receptor.
• configurar voltaje. Escala de tensión debe ser de 110.
• configurar sensor de corriente. si utiliza BRPDB la Escala debe ser alrededor de 380.
• configurar RSSI si usted utiliza un receptor con salida de RSSI.
• configurar otras características.
• configurar receptor, conjunto de canales de mapeo.
• aprender sobre modos de vuelo y configuración de los canales/interruptores para activar en caso necesario.
• aprender a armar/desarmar.
• banco de prueba a prueba de fallos.
• lea las indicaciones de seguridad.
• aprender a descargar y ver sus registros de vuelo para ayudar a afinar sus aviones.
• borrar contenidos antes del primer vuelo dataflash (por lo que tiene un registro).
• aprender a reconocer un-características de vuelo y los efectos de un controlador PID sintonizados. (Ver algunos videos).
• primer vuelo en Acro/modo de Velocidad del eje (el modo por defecto cuando no hay otros modos se activa).
• sintonía Pid.
• ajustes de copia de seguridad.
Firmware Flash (actualización)
• desconecte la energía, cable USB y haga clic en el Firmware Intermitente tab.
• haga clic en cargar Firmware [local] y encontró que el archivo de firmware.
• asegúrese de seleccionar No reiniciar secuencia/chip borrado Completo/velocidad de transmisión Manual 25600.
• mantenga pulsado el botón de arranque y liberado después de conectar el cable USB.
• haga clic en Flash Del Firmware y esperar a que las instrucciones para su realización.

OSD de depuración
• no conecte ningún poder para el quad.
• FT232 FTDI VCP conductor y conectar a SE instalar cable adaptador de puerto a través de FTDI.
• descargar MWOSD GUI zip y abrirlo.
• seleccione el puerto COM correcto y esperar para la lectura de parámetros de configuración OSD.
• aprender a modificar los parámetros, fuente y volver a escribir en el mcu de OSD.
Jack y de distribución de energía
• el 328 P de OSD conectado a F303 vía UART1.
• GPS/SWD/I2C jack conectado a F303 vía UART2.
• SBUS/DSM2 jack conectado a F303 vía UART3.
• cuando se utiliza la AP o fuente de alimentación externa de 5 V, circuito de seguir trabajando y comunicarse con el F303. OSD si se conecta un
cable USB, el circuito se corta powered OSD para asegurar que la FC se puede comunicar con el ordenador.
• cuando la depuración OSD, no conecte la batería/cable USB y sólo tiene que conectar una herramienta a través de adaptador de cable FTDI FTDI. en este
tiempo sólo OSD circuito para trabajar de forma independiente

2016-newest-BeeRotor-F3-Flight-Controller-with-OSD-for-QAV250-280-robocat270-mini-quadcopter-PDB-board2016-newest-BeeRotor-F3-Flight-Controller-with-OSD-for-QAV250-280-robocat270-mini-quadcopter-PDB-board (1)2016-newest-BeeRotor-F3-Flight-Controller-with-OSD-for-QAV250-280-robocat270-mini-quadcopter-PDB-board (2)2016-newest-BeeRotor-F3-Flight-Controller-with-OSD-for-QAV250-280-robocat270-mini-quadcopter-PDB-board (3)2016-newest-BeeRotor-F3-Flight-Controller-with-OSD-for-QAV250-280-robocat270-mini-quadcopter-PDB-board (4)2016-newest-BeeRotor-F3-Flight-Controller-with-OSD-for-QAV250-280-robocat270-mini-quadcopter-PDB-board (5)
